công tắc đảo chiều motor 1 pha, đảo chiều động cơ 220V có hành trình V4

• Chế độ đảo chiều động cơ quay xuôi, quay ngược, và dừng
• Có 2 chế độ điều khiển tự giữ và không tự giữ
• Có chức năng giới hạn hành trình trên dưới
• Điều khiển cửa cuốn lên xuống, Điều khiển cửa kéo ra kéo vào
• Điều khiển tời, điều khiển rèm, điều khiển mái che
• Có chức năng học lệnh, tích hợp thêm remote (tay điều khiển)

công tắc đảo chiều motor 1 pha, dùng cho động cơ điện 220v công suất 1500w  khoảng cách100m

Điều khiển từ xa động cơ xoay chiều AC:  quay Ngược, quay Xuôi và Dừng, có công tắc giới hạn hành trình.
Ứng dụng: Điều khiển cửa cuốn lên xuống, Điều khiển cửa kéo ra kéo vào, điều khiển tời, điều khiển rèm, điều khiển mái che …

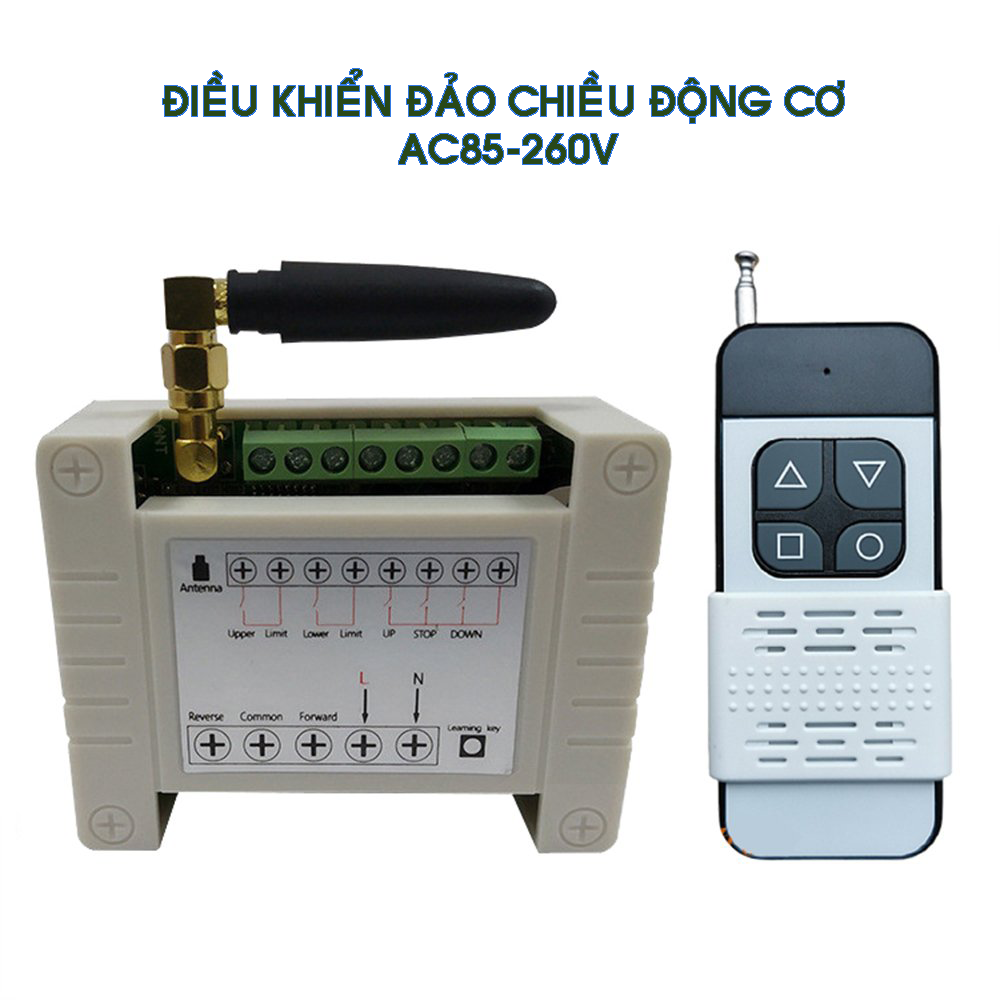

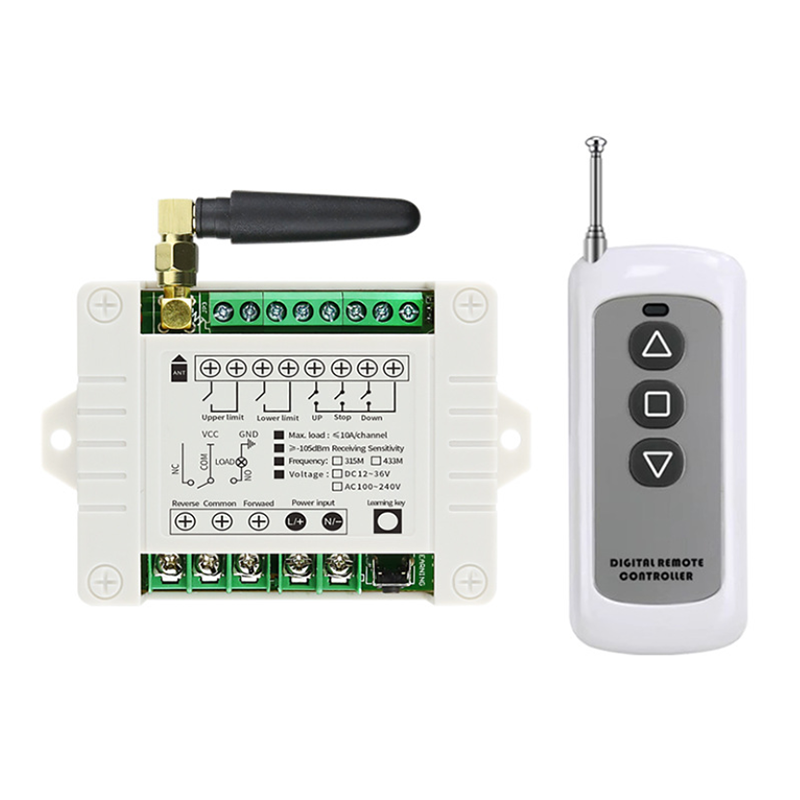

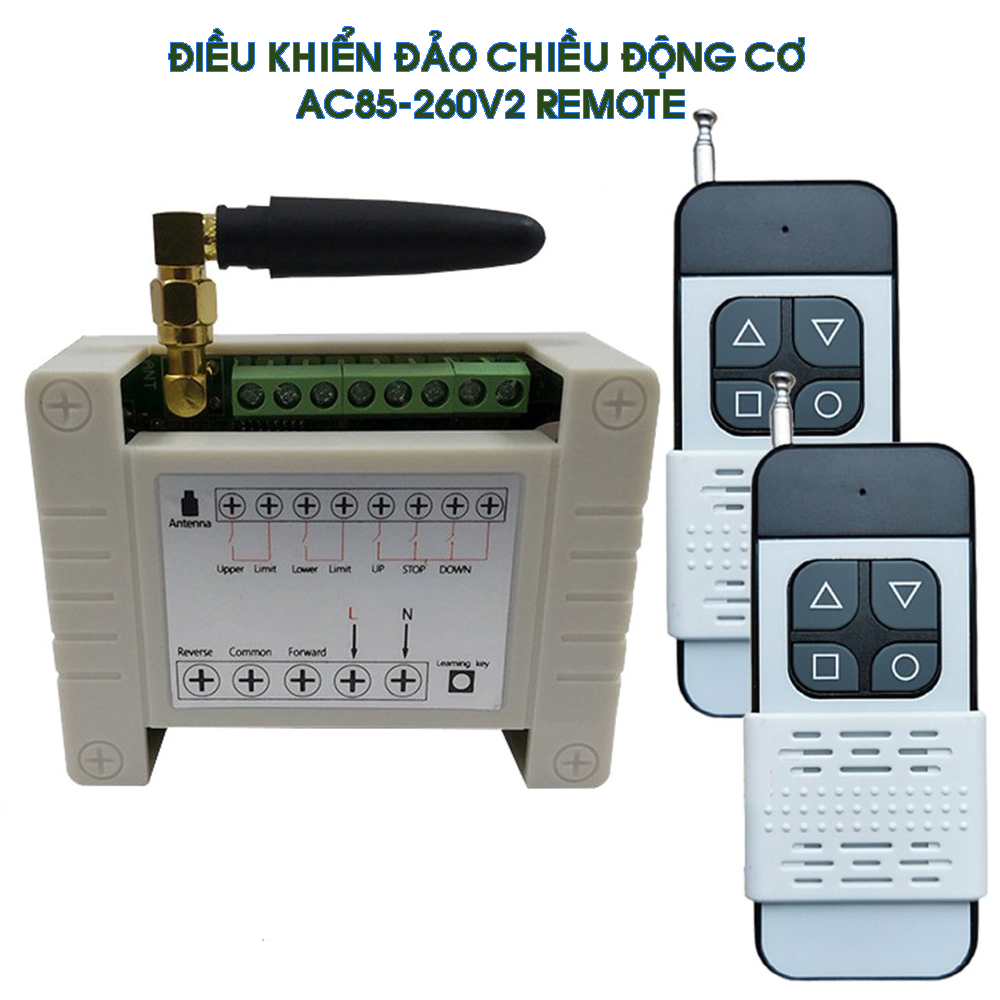

công tắc đảo chiều motor 1 pha gồm 1 mạch công tắc + 1 tay điều khiển

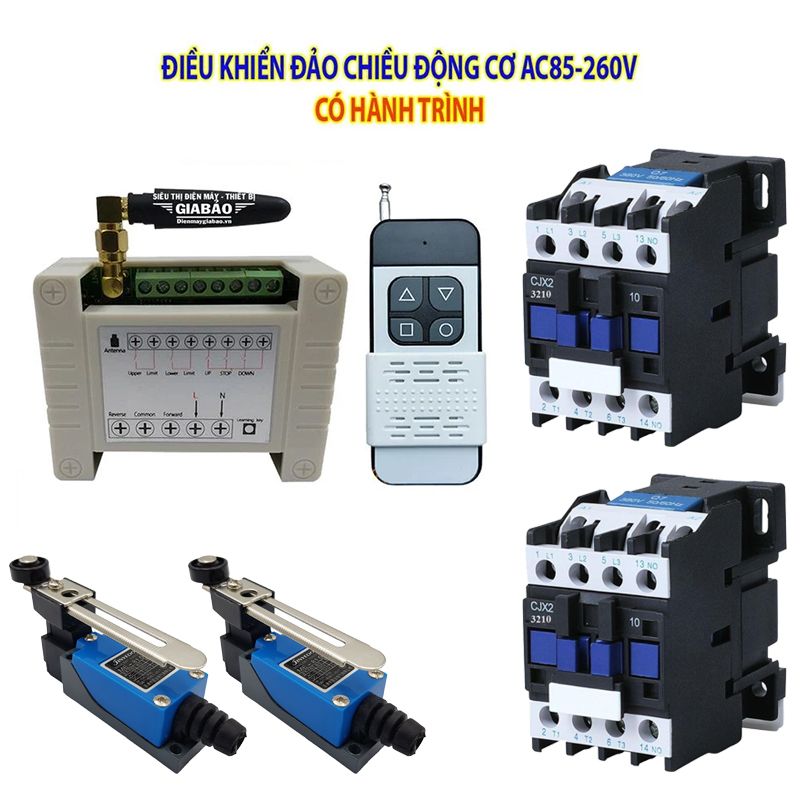

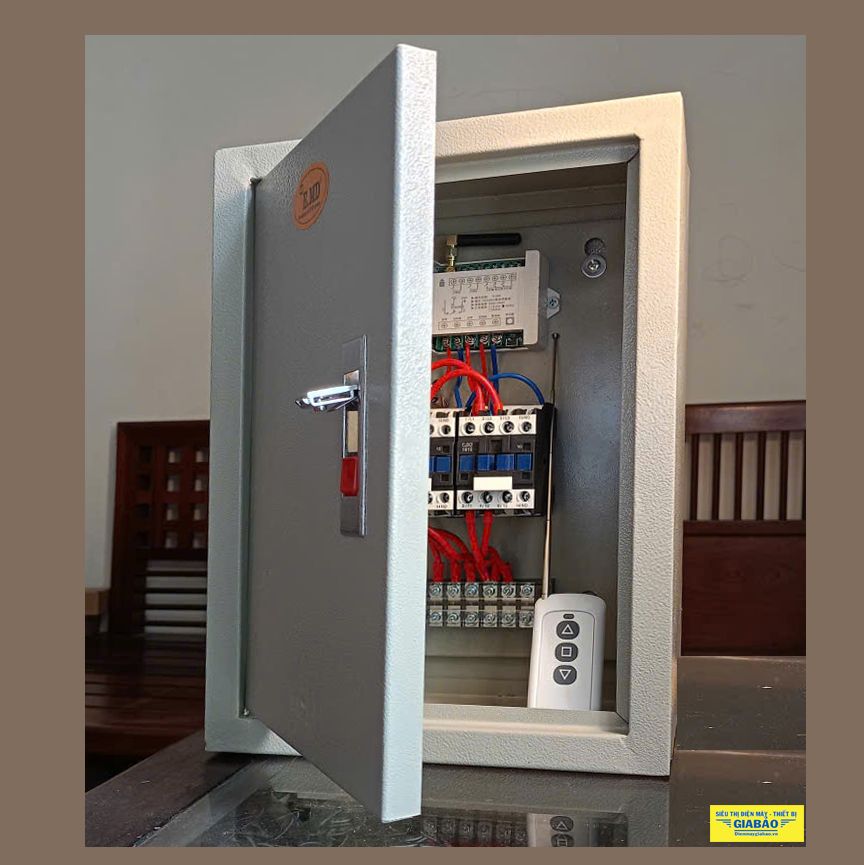

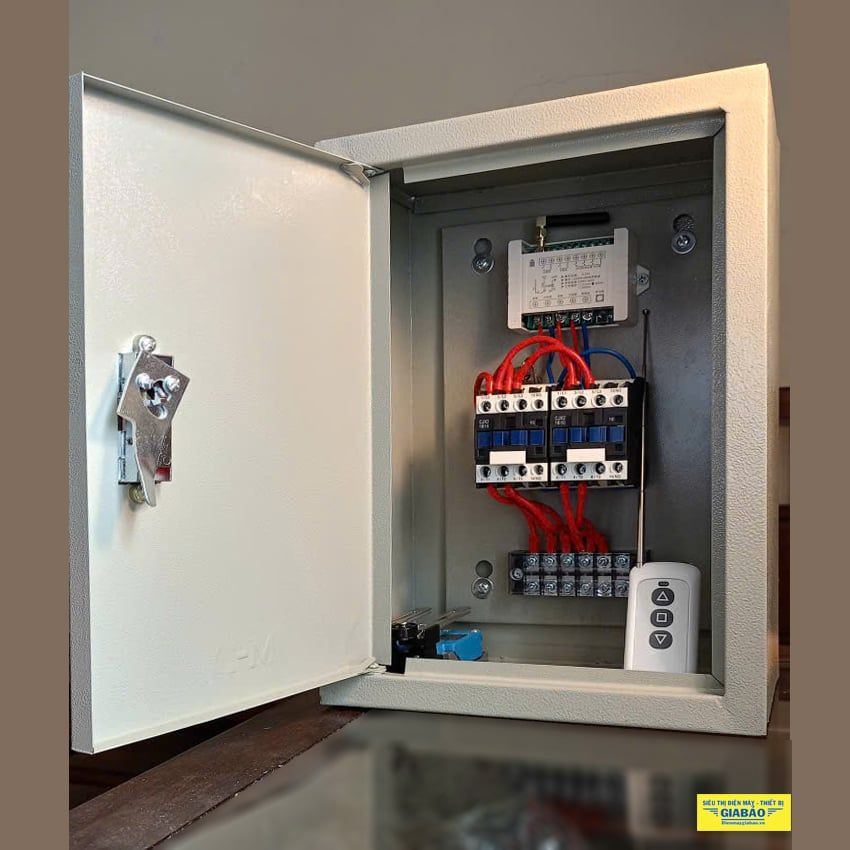

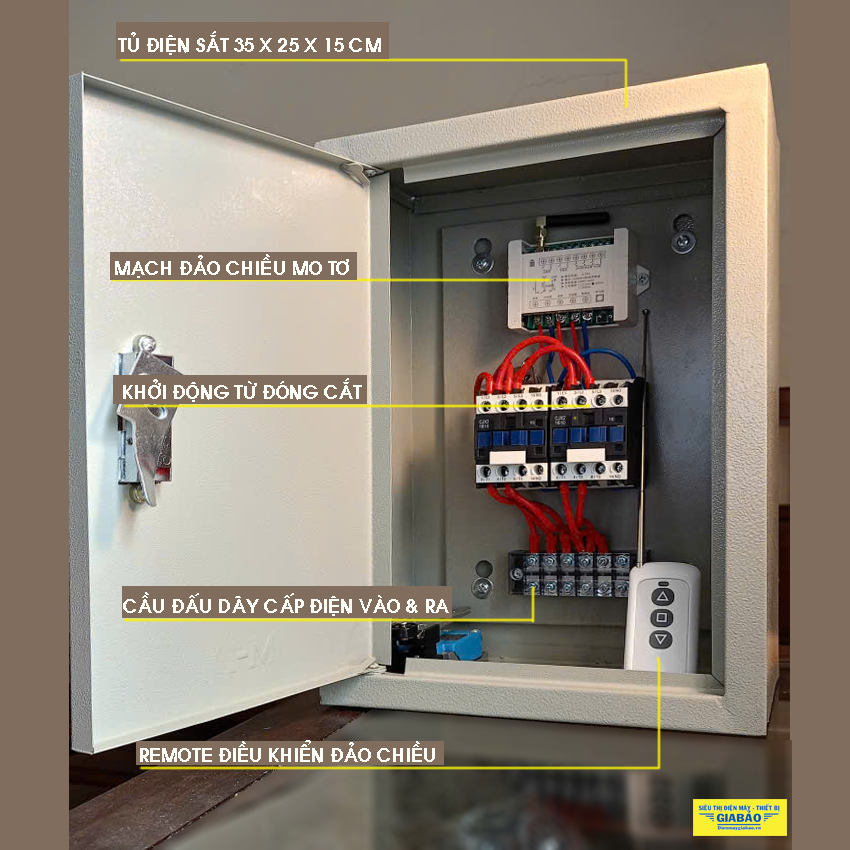

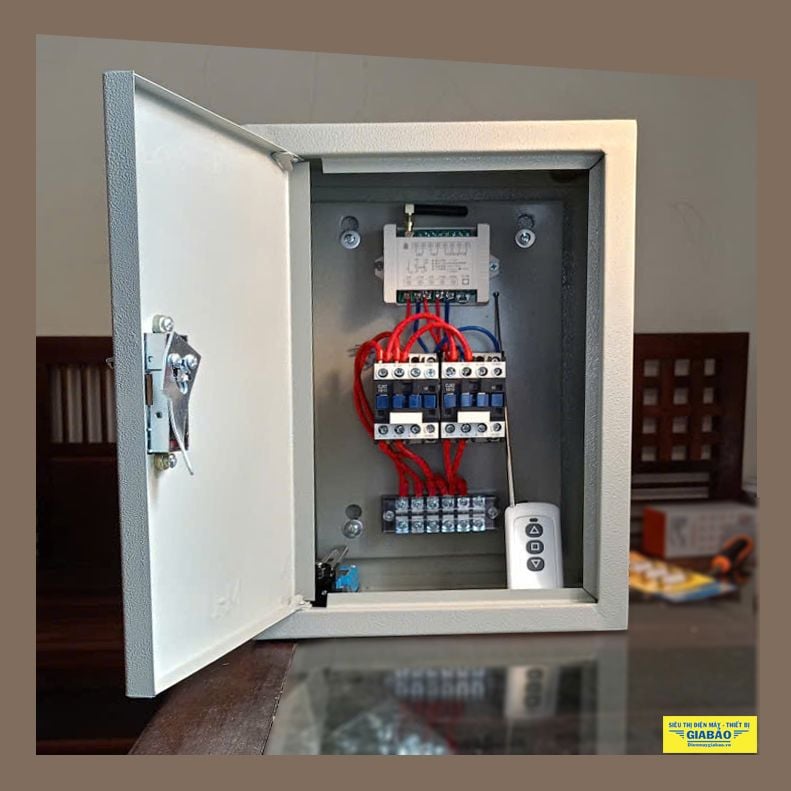

Bộ công tắc đảo chiều kết hợp khởi động từ công suất lớn

Sơ đồ 3D đấu nối kết hợp khởi động từ

Thông số bộ công tắc đảo chiều motor 1 pha

Sơ đồ đấu nối dây công tắc đảo chiều motor 1 pha

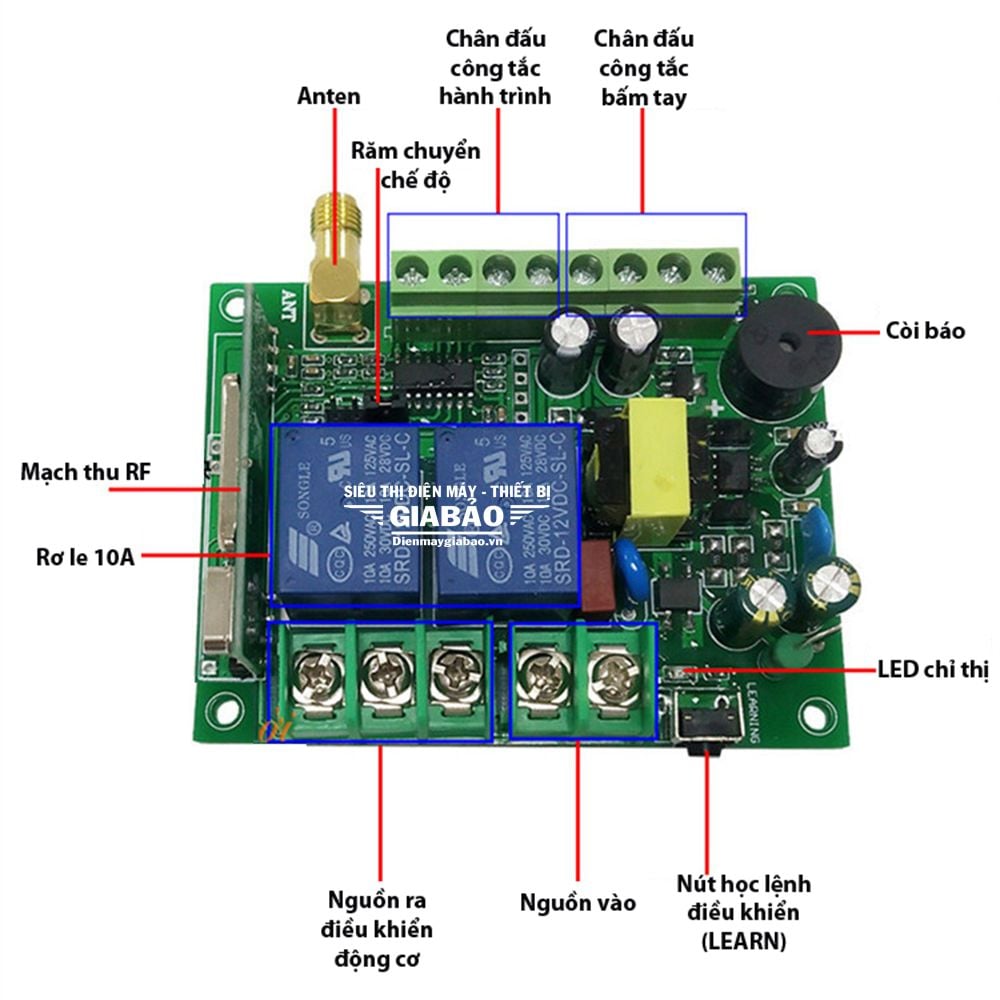

Các bộ phận của công tắc đảo chiều motor 1 pha

Sơ đồ đấu nối kết hợp khởi động từ động cơ 220v

Sơ đồ đấu nối kết hợp khởi động từ động cơ 3 pha

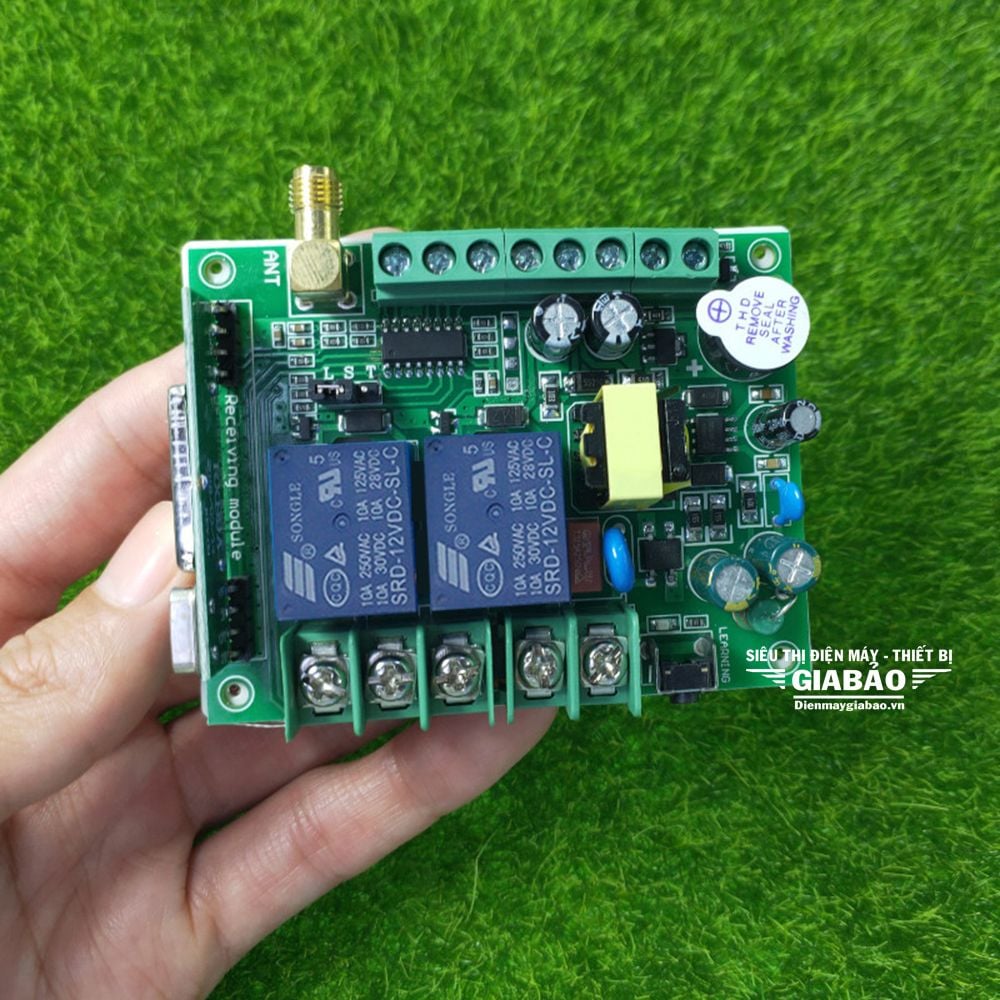

Mạch công tắc đảo chiều motor 1 pha

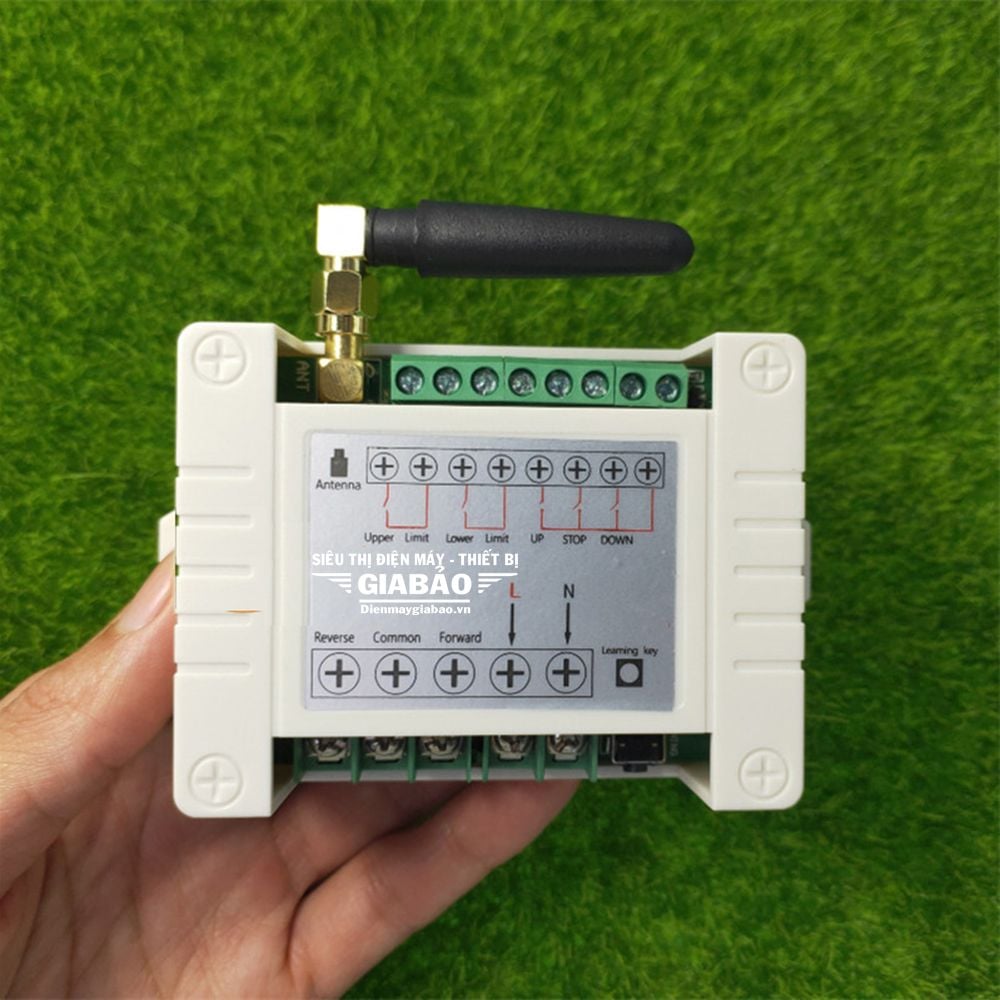

Mạch của công tắc có sơ đồ hướng dẫn đấu dây

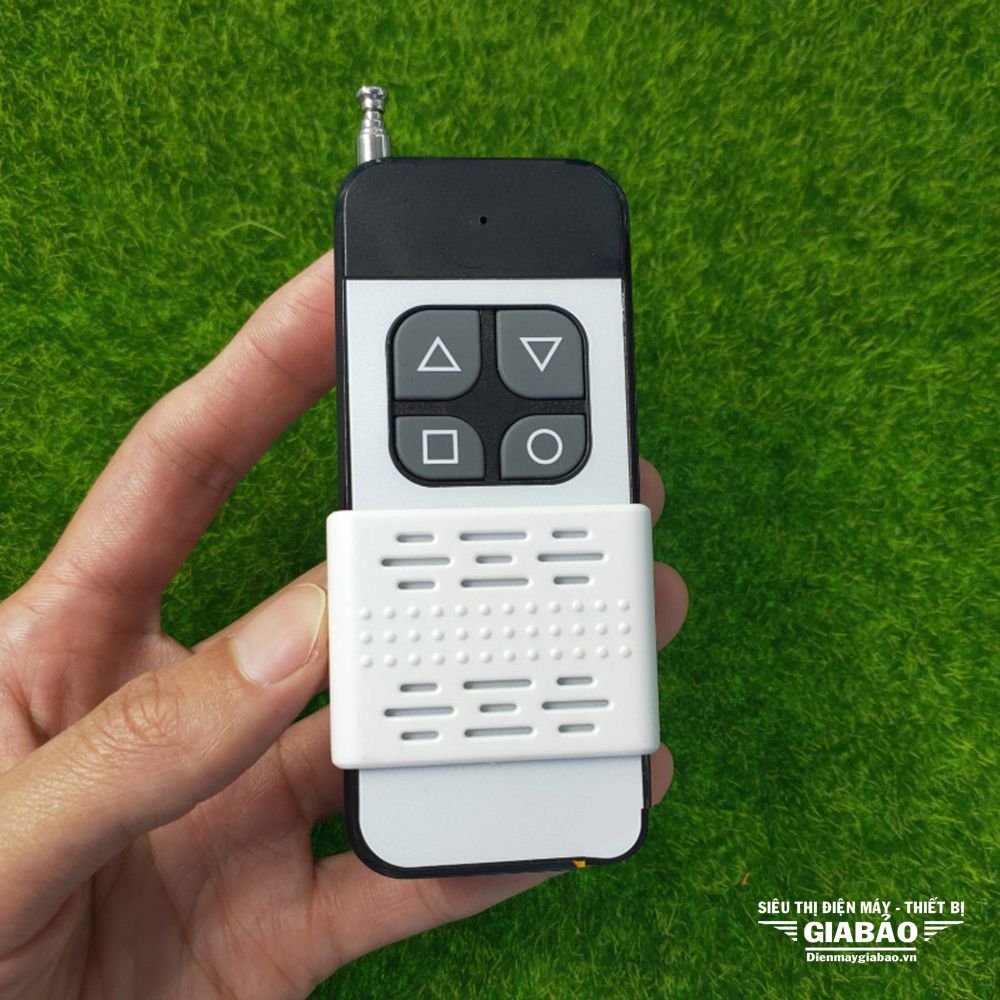

Tay điều khiển 3 chế độ

công tắc đảo chiều motor 1 pha có thể tích hợp học lệnh thêm tay điều khiển

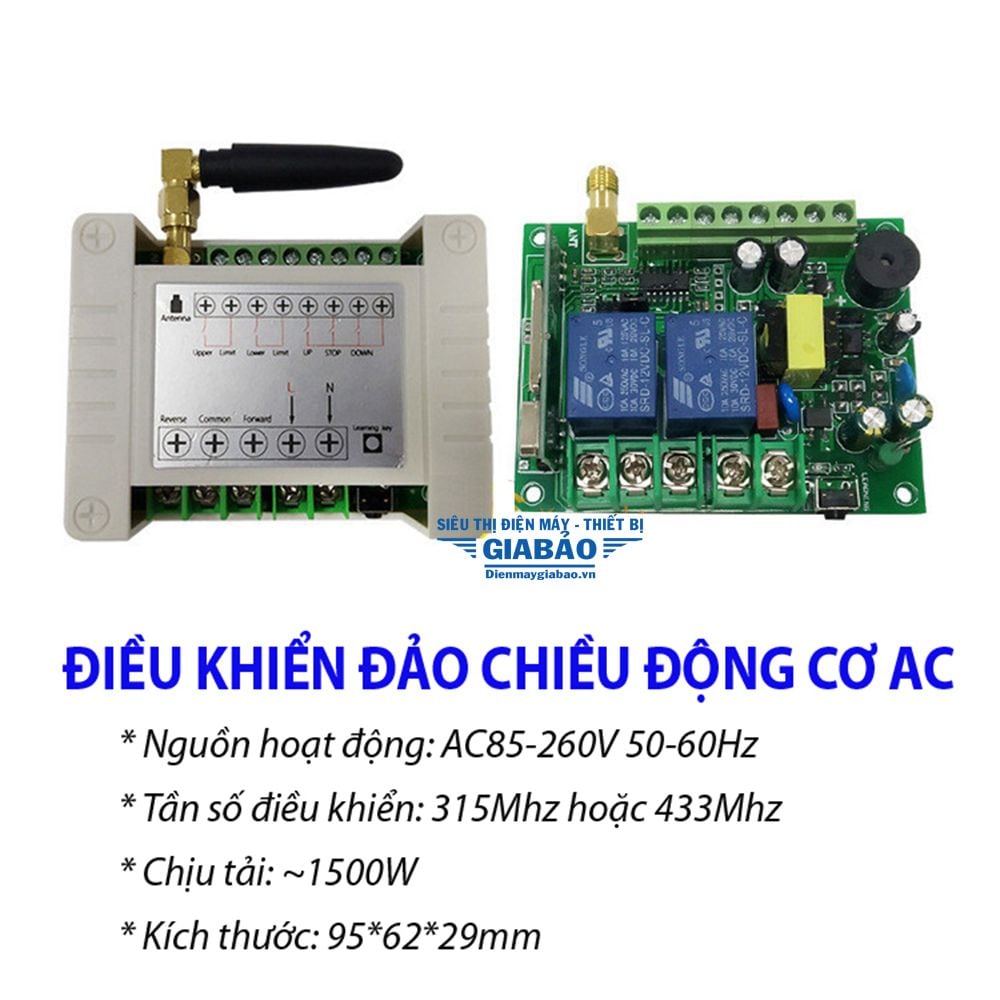

THÔNG SỐ KỸ THUẬT: CÔNG TẮC ĐẢO CHIỀU ĐỘNG CƠ

* Nguồn hoạt động: AC85-260V/50-60Hz

* Tần số điều khiển: 315Mhz hoặc 433Mhz (tùy chọn)

* Chịu tải: ~1500W

* Kích thước: 95*62*29mm

* Nhiệt độ làm việc: -10 ° C ~ + 70 ° C

* Anten công suất lớn cho khả năng nhận tín hiệu điều khiển nhạy và xa

Chú ý: Động cơ AC dùng tụ thường dòng khởi động sẽ lớn hơn dòng duy trì rất nhiều, vì vậy chỉ nên dùng khoảng nửa công suất chịu tải của mạch, nếu động cơ công suất lớn nên dùng thêm khởi động từ.

Có 3 chế độ điều khiển:

• Chế độ không tự giữ (bấm giữ phím trên điều khiển thì rơ le đóng, nhả phím thì rơ le nhả), ứng dụng điều khiển đảo chiều chế độ không tự giữ
• Chế độ đảo chiều tự giữ (bấm nhả phím lên thì động cơ quay xuôi, bấm nhả phím xuống thì động cơ quay ngược, bấm nhả phím dừng thì động cơ dừng)
• Chế độ điều khiển độc lập từng rơ le (Bấm nhả phím lên thì rơ le 1 đóng, bấm lần nữa thì rơ le nhả, phím xuống tương tự)

* Chức năng khác:

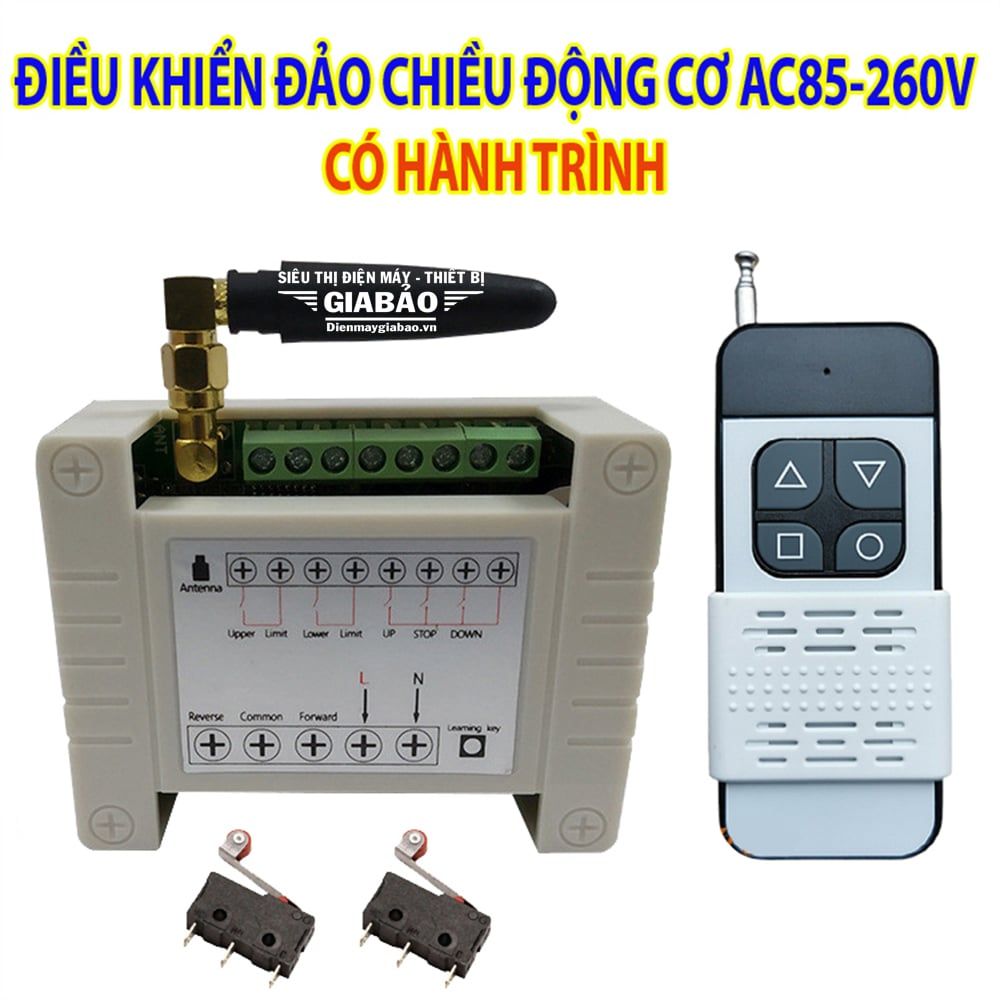

– Có thể dùng thêm 2 công tắc hành trình để giới hạn hành trình động cơ bằng cách đấu vào 4 chân điều khiển hành trình như hình

– Chức năng đấu công tắc bấm tay nối dây trực tiếp vào bộ điều khiển (Up-Stop-Down)

– Chức năng học lệnh điều khiển bất kì mã cố định, mã học, mã máy tính.., tần số 315Mhz hoặc 433Mhz (tùy chọn) để thêm điều khiển hoặc khi mất điều khiển có thể làm lại.

– Có còi chip để báo tín hiệu điều khiển
